ZDR型锥型转子绕线电动机

      适用范围：本系列电动机可串电阻起动，使其机械特性能人为的随意变软，能在较小的起动电流下提供较大的起动转动转矩，可进行小范围的调速，起动平稳，制动安全可靠。且与减速机配套，用于驱动起重运输机械及高效率机械和其它需要迅速制动的传动机械。对起动负载大及配电容量不足而用笼型锥形电动机不能顺利起动时，可采用本系列电动机。本系列电动机械采用50HZ，380V电源。基准工作制为S3，负载持续率25%，通电起动次数每小时120次。
      结构简介：本系列为卧式电动机，采用圆锥面制动器，输出端轴伸为矩形花键或平键，机座不带底脚，前端盖有凸缘（法兰式）安装孔在前端盖凸缘上。本第列电动机为封闭式结构，防护等级IP44，冷却方式为自扇冷式IC0141，绝缘等级有B级或F级两种。

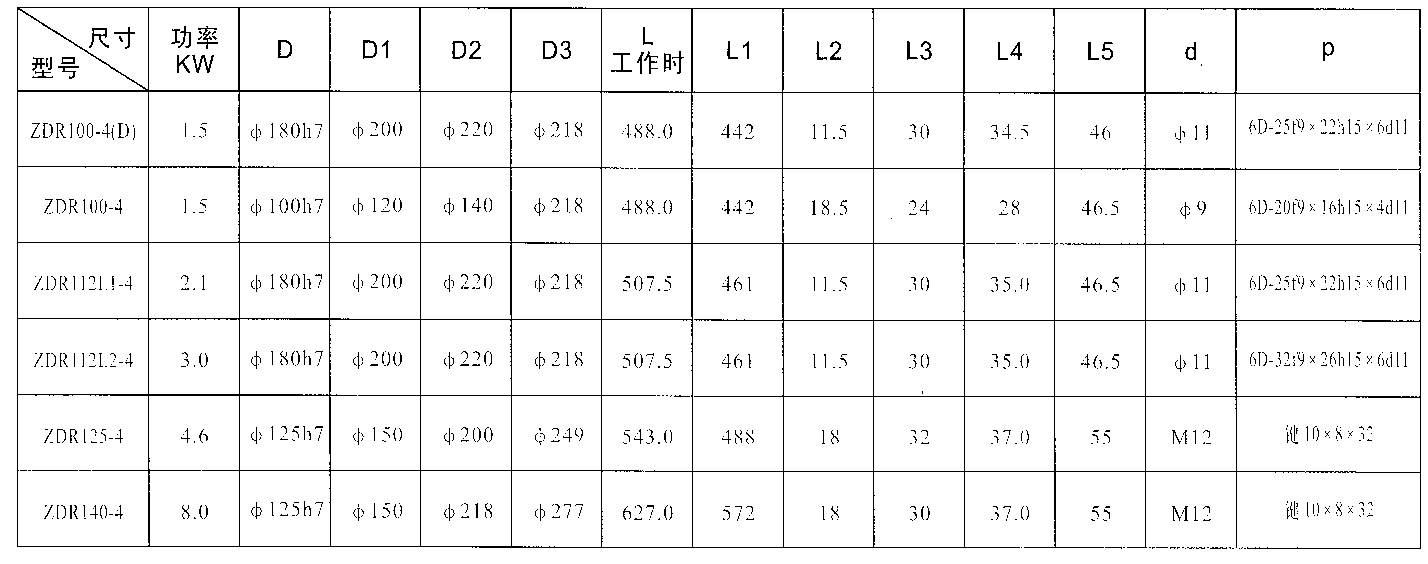

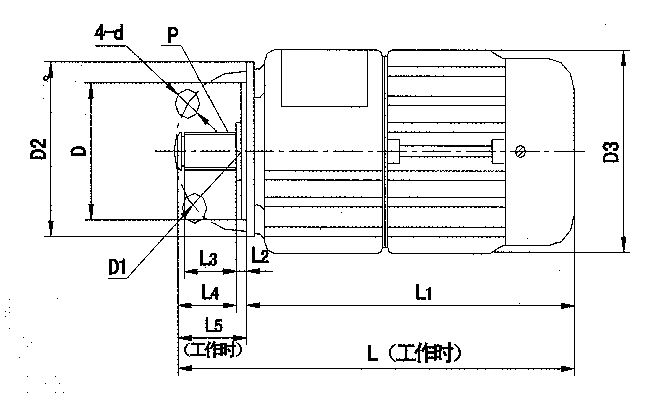

外形及安装尺寸

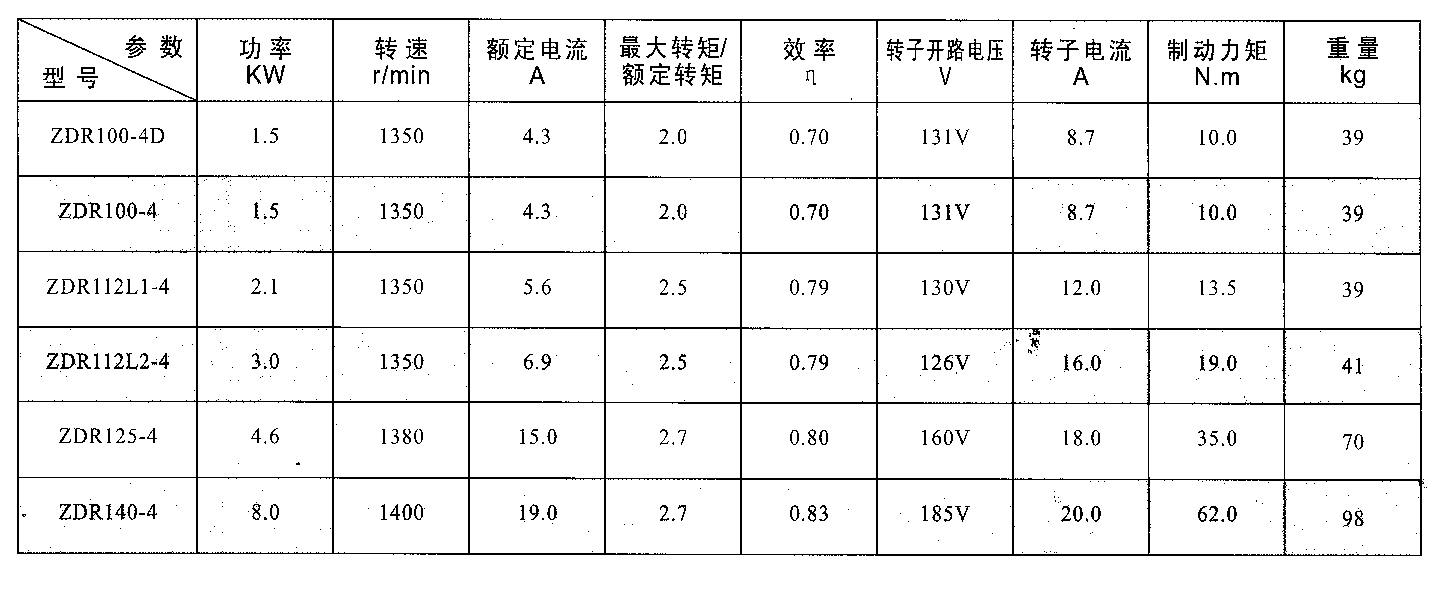

主要技术参数
